Соединение резьбовое предназначено для сборки распределительных трубопроводов в труднодоступных местах или в помещениях, где сварочные работы запрещены.

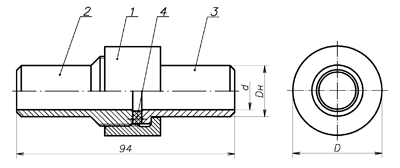

1Гайка накидная
2Ниппель резьбовой
3Ниппель трубный
4Прокладка
Основные технические характеристики:
Соединение резьбовое на внутреннее рабочее давление Рр=14,7 МПа
| Обозначение | d | Dн | D | Масса |
|---|---|---|---|---|
| СР-00-00 | 10 | 18 | 35 | 0,17 |
| СР-00-01 | 15 | 22 | 40 | 0,2 |
| СР-00-02 | 20 | 28 | 50 | 0,29 |
| СР-00-03 | 25 | 32 | 55 | 0,36 |
| СР-00-04 | 32 | 40 | 60 | 0,41 |
| СР-00-05 | 40 | 49 | 70 | 0,49 |
| СР-00-06 | 50 | 62 | 85 | 1,3 |
