Патрубок под насадок

Патрубок под насадок

Патрубок под насадок является конечным элементом трубопровода и предназначен для присоединения к нему насадка-распылителя.

Пример обозначения при заказе:

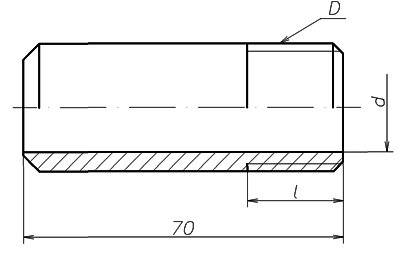

Патрубок под насадок ПН-D-d/D1, где:

DДиаметр резьбы под насадок

dВнутренний диаметр патрубка

D1Наружный диаметр патрубка (диаметр трубы)

Основные технические характеристики:

Обозначение D D1 d l Масса
ПН-3/8"-11/17 3/8" 17 11 12 0,05
ПН-1/2"-16/22 1/2" 22 16 15 0,07
ПН-3/4"-22/28 3/4" 28 22 15 0,10
ПН-1"-27/34 1" 34 27 20 0,13
ПН-1 1/4"-34/42 1 1/4" 42 34 25 0,26
ПН-1"-40/48 1" 48 40 25 0,30
ПН-2"-50/60 2" 60 50 28 0,47
